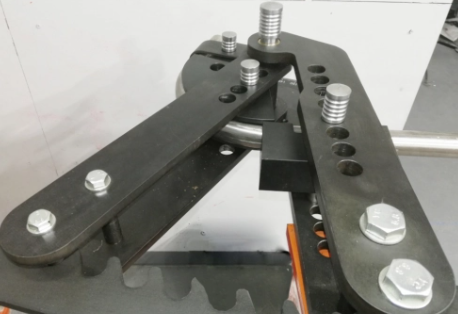

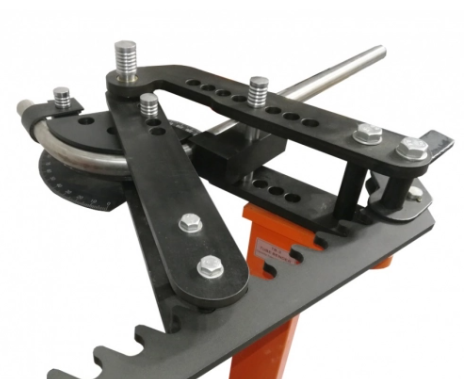

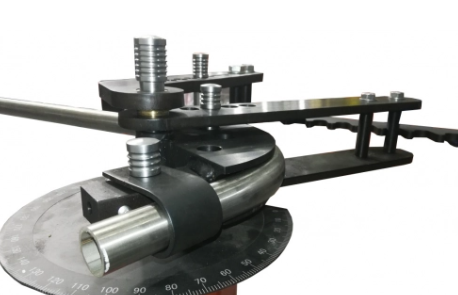

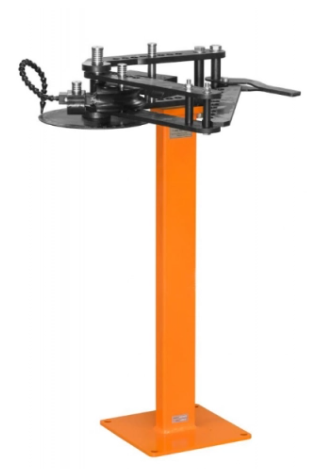

Stalex TB-3 -трубогиб для изгибания металлических изделий по заданному радиусу. Гибка трубы происходит вокруг штампа-шаблона, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом. Стандартный набор штампов позволяет изготавливать множество вариантов гибки труб различной конфигурации и в разных плоскостях.

Станок предназначен для небольшого производства, слесарной мастерской или кузни. Широко применяется в сантехнических работах. Легко размещается в небольших помещениях, ангарах, гараже или на даче. Позволяет легко и дешево выполнить как разовые работы, так и мелкосерийное производство по гибке труб, профилей или проката. Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.

Особенности

• Макс. угол гиба 0 - 120°. Возможно изготовление 180° под заказ.
• Макс. допустимые толщины стенки трубы для стали Q235. Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества).
• Для оправки трубы с диаметром 25,4 мм х R штампа 76,2 мм  подойдет толщина стенки 3 мм.
• Для оправки трубы с диаметром 38,1 мм х R штампа 127 мм подойдет толщина стенки 3,5 мм.
• Для оправки трубы с диаметром 44,45 мм х R штампа 152,4 мм подойдет толщина стенки 3,75 мм.

Технические характеристики

Тип профиля

Круг (труба)

Ø 25,4 мм х R штампа 76,2 мм Ø 38,1 мм х R штампа 127 мм Ø 44,45 мм х R штампа 152,4 мм

Оснастка

Ø 25x25 мм, R101.6 мм, 120°


Ø 30x30 мм, R114.3 мм, 120°


Ø 40x40 мм, R177.8 мм, 120°


Ø 22 мм, R76.2 мм, 120°


Ø 22 мм, R76.2 мм, 180°


Ø 32 мм, R101.6 мм, 120°


Ø 32 мм, R101.6 мм, 180°


Ø 40 мм, R152.4 мм, 180°


Ø 44,45 мм, R152.4 мм, 180°
