Технические характеристики

Артикул	ТВ-10
Мощность привода	0.75 кВт
Мощность привода наклона	1.1 кВт
Рабочий ход суппорта	150х150
Угол наклона	±45 °
Скорость наклона	0.3 об/мин
Макс. крутящий момент	960 кг
Управление	Пульт дистанционного управления и ножная педаль
Грузоподъемность	1 т
Скорость вращения	100-1000 об/мин
Диаметр вращаемой трубы	100-700 мм
Макс. опрокидывающий момент	6000 Нм
Линейный ход осциллятора	±25 мм
Регулировка прижимного ролика	Винтовая передача, вручную
Габариты (Д*Ш*В)	1600x950x2300 мм

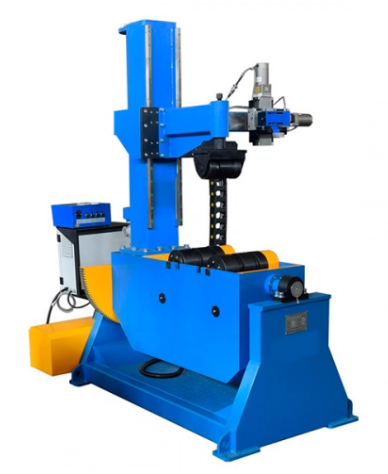

Трубный вращатель ТВ-10 предназначен для вращения цилиндрических изделий на 360°. Вращатель оснащен механизмам наклона на 45° в обе стороны. Вращение и наклон могут осуществляться независимо друг от друга.

Вращатель оснащен линейным сварочным осциллятором, обеспечивающим 100% повторяемость заданных колебаний, что практически исключает дефекты при сварке. Осциллятор установлен на моторизированном крестообразном слайдере с рабочим ходом 150×150 мм. Слайдер обеспечивает быстрое и легкое позиционирование сварочной горелки. Управление слайдером осуществляется с пульта дистанционного управления.

Вращение трубы, процесс сварки и линейные колебания начинаются одновременно, трубный вращатель также можно использовать без линейного блока осцилляций.

Блок колебаний имеет память на 10 программ, возможность установки времени задержки в крайних точках, амплитуды колебаний, скорости и времени колебаний.

Также трубный вращатель оснащен ножной педалью управления, что важно при использовании ручной сварки.
